Principais diferenças e aplicações na usinagem

Se você pedir a três operadores de máquinas-ferramenta para explicar a diferença entre gabaritos e dispositivos de fixação, provavelmente receberá três respostas diferentes. É um daqueles assuntos que se confundem constantemente, principalmente por quem não está de fato operando a máquina.

Mas, ao planejar uma configuração, essa distinção se torna crucial. A forma como você segura uma peça muda tudo: alinhamento, repetibilidade e a rapidez com que a próxima peça pode ser carregada. Para um protótipo único, não faz muita diferença. Mas para uma produção de mil peças? Faz toda a diferença.

A principal diferença entre um gabarito e um dispositivo de fixação na usinagem reside na forma como controlam a ferramenta e fixam a peça. Um gabarito guia a ferramenta de corte para a colocação precisa do furo, enquanto um dispositivo de fixação simplesmente mantém a peça estável para operações CNC ou automatizadas. Esta tabela resume as principais distinções de forma concisa.

Dispositivos e gabaritos são projetados para eliminar a variabilidade de posicionamento. Os operadores não devem posicionar manualmente cada peça. A própria configuração deve ditar exatamente onde a peça fica e como a ferramenta a atinge. Uma vez ajustado, a máquina simplesmente repete o processo sem que você precise intervir.

Muitas oficinas ainda constroem seus próprios equipamentos do zero, embora essa abordagem esteja se tornando menos comum. A maior parte da produção está migrando para parceiros especializados que já possuem as configurações ideais. Basicamente, as empresas fundem suas equipes.usinagem CNCCom o projeto de fixação, você pode ir diretamente de um arquivo CAD para uma peça finalizada sem perder três semanas apenas para construir as ferramentas.

O que são gabaritos e dispositivos de fixação?

Antes de analisarmos as aplicações, é útil entendermos o que são, de fato, gabaritos e dispositivos de fixação. Então, o que são gabaritos e dispositivos de fixação?

Um gabarito posiciona a peça de trabalho e guia a ferramenta de corte.

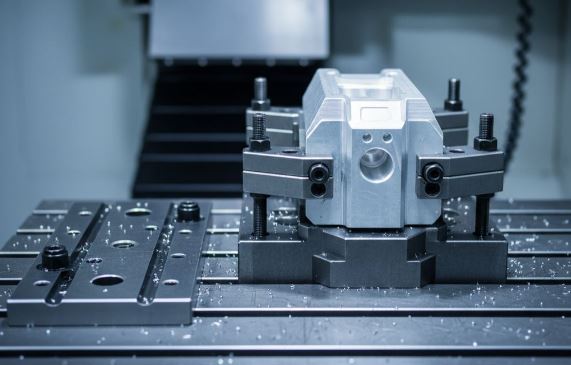

Um dispositivo de fixação segura e posiciona a peça de trabalho enquanto a máquina-ferramenta controla o percurso de corte.

Essa é a principal diferença.

Os gabaritos são comumente usados ​​em operações de furação, onde buchas guia controlam exatamente o ponto de entrada da broca na peça. Os dispositivos de fixação são mais comuns em usinagem CNC, onde o programa determina o movimento da ferramenta e o dispositivo simplesmente mantém a peça rígida e corretamente posicionada.

Para que servem gabaritos e dispositivos de fixação na fabricação?

A maioria dos problemas de usinagem se resume à consistência. Você pode até conseguir alinhar uma peça corretamente à mão, mas repetir esse processo cinquenta ou cem vezes da mesma maneira é onde as coisas começam a dar errado.

Gabaritos e dispositivos de fixação eliminam essa necessidade de adivinhação.

Após o projeto do sistema de fixação CNC, o operador carrega a peça em um local definido e executa a operação. O próprio sistema garante que a posição permaneça consistente.

Você os verá sendo usados ​​em operações como:

● perfuração de padrões de furos repetitivos

● fresagem da mesma geometria em lotes de peças

● rosqueamento de elementos roscados

● Configurações de inspeção onde as peças devem estar posicionadas em uma orientação controlada

Em ambientes de produção, isso economiza tempo, mas, mais importante, mantém o processo previsível.

Vantagens de dispositivos de fixação e gabaritos na usinagem

Ao conhecerem a diferença entre gabaritos e dispositivos de fixação, eles tornam as operações de usinagem muito mais fáceis de controlar.

Algumas das vantagens práticas incluem:

● Posicionamento consistente das peças para maior precisão de usinagem

● Repetibilidade confiável em todas as linhas de produção

● Carregamento e descarregamento mais rápidos durante a produção em lotes

● Menos alinhamento manual para o operador

● Condições de corte mais estáveis ​​durante a usinagem

● Utilizado para perfuração, fresagem, inspeção e fixação de peças em produção em massa com precisão.

Não são a parte mais empolgante da usinagem, mas determinam silenciosamente a suavidade com que um trabalho é executado.

Escolhendo entre um gabarito e um dispositivo de fixação na produção

Num mundo perfeito, a escolha seria fácil. Numa oficina real, a escolha é feita com base nas máquinas disponíveis e no volume de produção. Não se deve perguntar "Qual é a definição teórica?". Deve-se perguntar "O que faz este trabalho ser mais rápido?".

Quando uma dança faz sentido

Os gabaritos são a solução ideal quando a precisão e a repetição dos furos são prioridades, especialmente em equipamentos manuais.

Se você estiver furando cem placas com o mesmo padrão de furos, não vai querer que um operador localize manualmente cada furo. Um gabarito resolve isso forçando fisicamente a broca através de uma bucha endurecida. Use-os quando:

● Você está executando grandes lotes de padrões de furos idênticos.

● As furadeiras manuais são o seu principal gargalo.

● É necessário remover o operador "deriva" da equação.

Quando um jogo vence

Dispositivos de fixação são os reis do mundo CNC. Depois de programar o percurso da ferramenta CNC em um centro de usinagem, você não precisa de um guia físico. A máquina já sabe para onde está indo. Você só precisa que a peça permaneça no lugar.

É aí que entra o acessório. Ele foi projetado para:

● Fresagem multieixos, onde uma fixação robusta é imprescindível.

● Ciclos de alta velocidade onde é necessário trocar peças em segundos.

● Configurações automatizadas onde a máquina lida com a parte de "orientação".

A Zona Cinzenta: Híbridos e a Era CNC

A linha que separava essas duas coisas costumava ser nítida. Hoje em dia, está um pouco confusa.

Você verá ferramentas "híbridas" que posicionam uma peça como um dispositivo de fixação, mas ainda possuem uma placa de bucha para uma operação manual específica. Além disso, os modernos sistemas CNC reduziram a necessidade de gabaritos de furação tradicionais em muitas operações de usinagem. Se o posicionamento da máquina for preciso, a parte de "guiamento" de um gabarito já está integrada ao software.
